XBee
Home
Automation - Modulare Hausautomation auf XBee/AVR-Mikrokontroller Basis
Was hier hin soll:
- RasPi als Zentrale mit XBeePro (Serie 1) als Transceiver
- Die Bedien- und Konfigurationsoberfläche zur Hausatomation (Tcl-TK)
- Crontab, Sunwait und XBee-Kommandos
- Die Module
- IO-Modul mit 2 Ein- und 2 Ausgängen - u.a. für eine Rollosteuerung
- IO-Modul mit 6 Ein- und 6 Ausgängen - das Universalmodul
- Schaltsteckdose - IO-Modul mit einem Ein- und Ausgang - als Schalter für 230V Lasten
- Alarmanlage mit RFID Zugangskontrolle und XBee Anbindung an die Hausautomation
Vorab ein erstes Bild der XBee-Schalt-und Eingabe-Platine (die mittlerweile bereits wieder überarbeitet wurde):

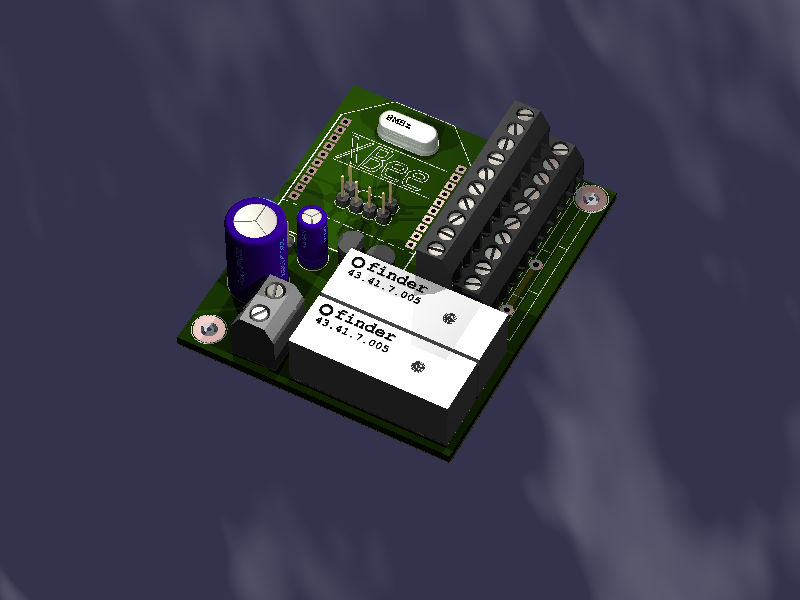

XBee/AVR Schalt- und Eingabemodul
(Bestückungsseite)

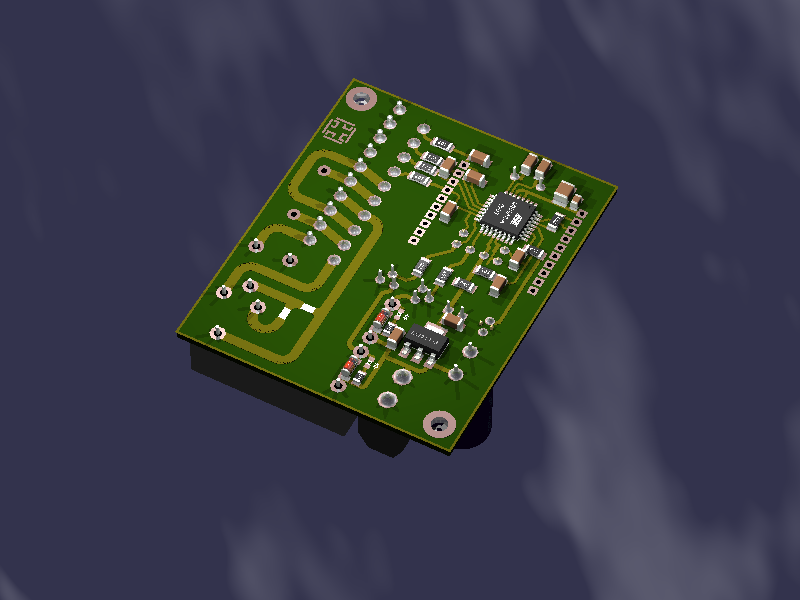

XBee/AVR Schalt- und Eingabemodul
(Lötseite)
Übersicht:
- uC-unterstützte Moduleigenschaften
- 2x Schaltausgänge - 230V
- unabhängig (2 getrennte Schaltausgänge) oder
- kaskadierbar (Zustand des ersten Relais sperrt das zweite
Relais, z.B. für Jalousiensteuerung) über Lötoption definerbar.
- 4x Eingänge (gegen Masse schaltend)
- Funktionen
- Eingänge über Software konfigurierbar
- schaltend oder tastend
- deaktivierbar
- Zustandsänderung der Eingänge wird über XBee gemeldet (z.B.
an Hausautomation-Software)
- Ausgänge konfigurierbar
- Ein/Aus
- Ein mit automatischer Ausschaltung nach programmierbarer
Zeit (Timerbetrieb)
- Ausgänge am Modul oder über Hausauomation-Software
(XBee-Funksoftware) bedienbar
- XBee Eigenschaften
- XBee und XBee-Pro S1 Module einsetzbar
- Digimesh Betrieb
- Kommunikation über API Kommandos mit Escape
Details:

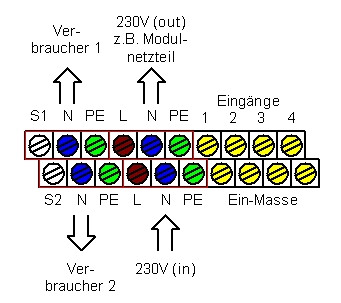

Anschlüsse:
... to be
continued ...
|
